單柱液壓機機身立柱截面形式

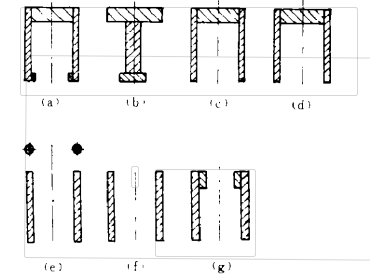

        1、圖1a、b一般用于>1000KN的單柱液壓機立柱。這兩種結構既可以采用焊接形式又能夠采用鑄造結構，對于大噸位單柱液壓機采用鑄鋼結構更為適合。這種結構不僅可以節省鋼材，同時還可以大大增加
截面慣性矩，從而能夠更有效的利用材料。

        2、圖1c、d為一般單柱液壓機折立柱形式。這種結構便于焊接加工，并且有半封閉的框架，立柱剛性和抗扭性較好。特別是立柱形式d增加了拉桿，雖然影響了操作空間，但是能夠大大提高機身特別是立
柱的剛性。

        3、圖1e、f、g為單柱液壓機的另一種立柱形式，也可以叫做雙柱形式，這種結構立柱相對非常簡單，甚至可以不經過焊接加工，如e那樣，但是這種結構剛性較差，特別是抗扭性更差，據資料介紹剛性值比c、d結構小23%-82.5%。所以，除使用場合特別明確外，一般不建議使用。立柱的結構形式對單柱液壓機的剛性相當重要，因為影響模具使用時間和工件精度的主要因素是機身角變形，而立柱引起的角變形又是機身角變形的主要，應當是機身剛度設計的關鍵。
